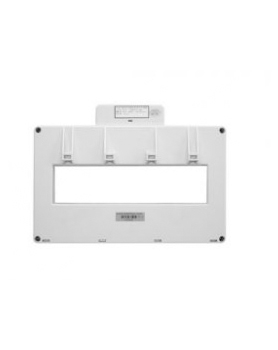

一、GST-DH9501/22F剩余電流互感器產品規格




（1）  報警電流：50mA到 1000mA二十級可設（步進 50mA
（2）  不動作電流：報警電流的 50%
（3）  過線電流：1250A
（4）  過線電壓＜660VAC
（5）  過線額定頻率：50Hz/60Hz
（6）  失電檢測額定電壓：AC220V
（7）  總線接口：24V，無極性
（8）  響應時間≤40s；
（9）  使用環境：
溫度：-10 ℃~+40 ℃
相對濕度≤95%，不凝露
海拔＜3000m
（10）  外殼防護等級：IP20
（11）  線制：信號兩總線無極性
（12）  編碼方式：電子編碼和探測器自身編碼
（13）  殼體材料和顏色： ABS，象牙白

二、GST-DH9501/22F結構與安裝

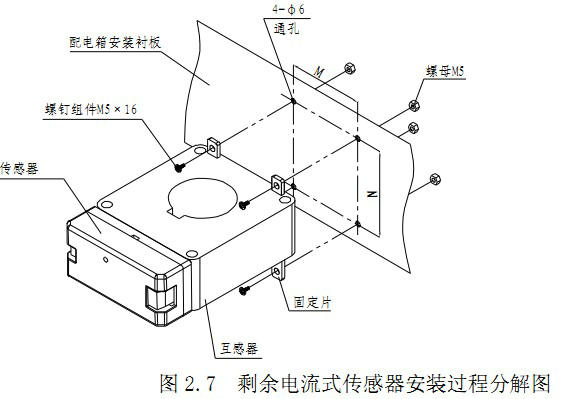

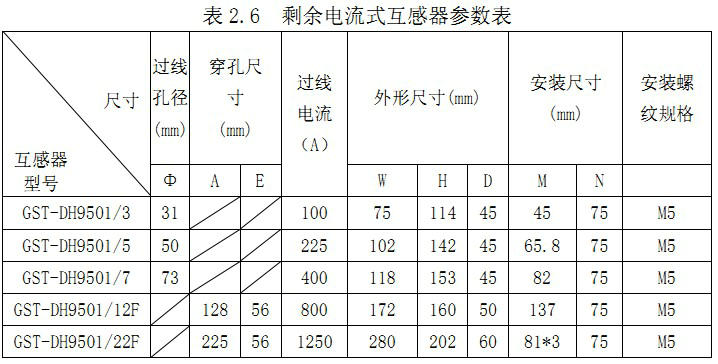

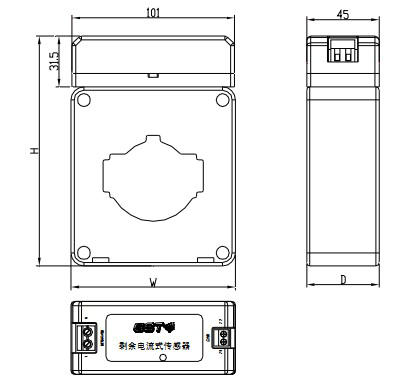

1、剩余電流式傳感器安裝過程分解圖如圖 2.7所示，M、N的值見表 2.6所示。

2、剩余電流式傳感器接線端子

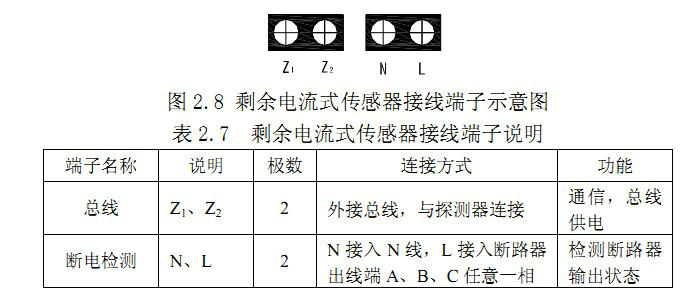

剩余電流式傳感器接線端子如圖 2.8所示，具體接線說明如表 2.7。
